雙通道帶防破音功放
產品名稱：HT366 具有防破音功能的免電感濾波2X20W D類立體聲音頻功放
型號： HT366
產片介紹：HT366是一款高效D類音頻功率放大器在14V供電的立體聲(BTL)模式、THD+N=10%條件下，能夠持續提供2*20W 4 2 功率輸出:在單聲道(PBTL)、模式、THD+N=10%條件下，能夠持續提供34W 42 功率輸出。
產片介紹：HT366是一款高效D類音頻功率放大器在14V供電的立體聲(BTL)模式、THD+N=10%條件下，能夠持續提供2*20W 4 2 功率輸出:在單聲道(PBTL)、模式、THD+N=10%條件下，能夠持續提供34W 42 功率輸出。
┄┄┄詳細介紹┄┄┄
■ 概述
HT366是一款高效D類音頻功率放大器。在14V供電的立體聲(BTL)模式、THD+N=10%條件下，能夠持續提供2*20W/49功率輸出:在單聲道(PBTL)、模式、THD+N=10%條件下，能夠持續提供34W/4Q功率輸出。
HT366具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT366內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
HT366具有防削頂失真 (ACF) 輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
HT366具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT366內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
HT366具有防削頂失真 (ACF) 輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音),也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
■ 特點
· 輸出功率(BTL模式)
2x22W(VDD=14V,RL=4Q,THD+N=10%)
· 輸出功率(PBTL模式)
34W(VoD=16V,R=4Q,THD+N=10%)
· 單電源系統，4.5V-16V寬電壓輸入范圍
· ACF防破音功能可選
· 超過90%效率，無需散熱器
· 可選輸出模式:BD和1SPWW
· 擴頻功能，免電感濾波
· 模擬差分/單端輸入，輸出模式立體聲/單聲道可選
· 可選增益:32dB/17.6dB
· 保護功能: 過壓/過流/過熱/欠壓異常，直流檢測和短路保護
· 無鉛無鹵封裝，ETSSOP28
2x22W(VDD=14V,RL=4Q,THD+N=10%)
· 輸出功率(PBTL模式)
34W(VoD=16V,R=4Q,THD+N=10%)
· 單電源系統，4.5V-16V寬電壓輸入范圍
· ACF防破音功能可選
· 超過90%效率，無需散熱器
· 可選輸出模式:BD和1SPWW
· 擴頻功能，免電感濾波
· 模擬差分/單端輸入，輸出模式立體聲/單聲道可選
· 可選增益:32dB/17.6dB
· 保護功能: 過壓/過流/過熱/欠壓異常，直流檢測和短路保護
· 無鉛無鹵封裝，ETSSOP28
■ 應用
· 條形音箱 · 無線智能音箱
· 便攜式音箱 · 消費類音頻應用
· 拉桿音箱 · LCD電視/監視器
· 拉桿音箱 · LCD電視/監視器

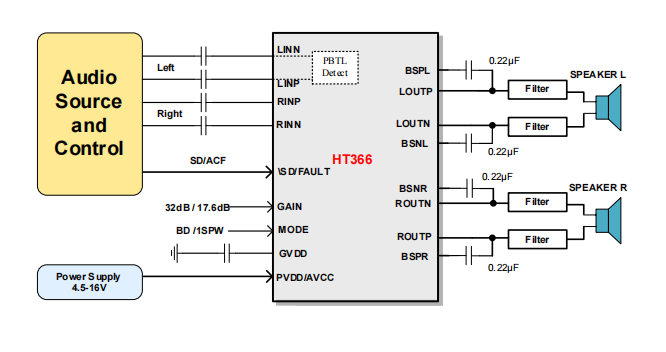

■ 典型應用圖
