D類功放雙通道
產品名稱：HT360 免電感濾波2*20W D類立體聲音頻功放
型號： HT360
產片介紹：HT360是一款高效D類音頻功率放大器。在14 5V供電的立體聲（BTL）模式下，能夠持續提供2*20W 4Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供30W 4Ω功率輸出。 ? HT360具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
產片介紹：HT360是一款高效D類音頻功率放大器。在14 5V供電的立體聲（BTL）模式下，能夠持續提供2*20W 4Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供30W 4Ω功率輸出。 ? HT360具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
┄┄┄詳細介紹┄┄┄
■ 概述
HT360是一款高效D類音頻功率放大器。在14.5V供電的立體聲（BTL）模式下，能夠持續提供2*20W/4Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供30W/4Ω功率輸出。
HT360具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
HT360是一款高效D類音頻功率放大器。在14.5V供電的立體聲（BTL）模式下，能夠持續提供2*20W/4Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供30W/4Ω功率輸出。
HT360具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。
此外，HT360內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
■ 特點
?輸出功率（BTL模式）
2×20W (VDD=14.5V, RL=4?, THD+N=1%)
2×25W (VDD=14.5V, RL=4?, THD+N=10%)
?輸出功率（PBTL模式）
24W (VDD=15V, RL=4?, THD+N=1%)
30W (VDD=15V, RL=4?, THD+N=10%)
?單電源系統，4.5V-16V寬電壓輸入范圍
?超過90%效率，無需散熱器
?擴頻功能，免電感濾波
?模擬差分/單端輸入，輸出模式立體聲/單聲道可選
?保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
?無鉛無鹵封裝，SOP16-PP
■ 應用
?條形音箱 ?無線智能音箱
?便攜式音箱 ?消費類音頻應用
?拉桿音箱 ?LCD電視/監視器
?輸出功率（BTL模式）
2×20W (VDD=14.5V, RL=4?, THD+N=1%)
2×25W (VDD=14.5V, RL=4?, THD+N=10%)
?輸出功率（PBTL模式）
24W (VDD=15V, RL=4?, THD+N=1%)
30W (VDD=15V, RL=4?, THD+N=10%)
?單電源系統，4.5V-16V寬電壓輸入范圍
?超過90%效率，無需散熱器
?擴頻功能，免電感濾波
?模擬差分/單端輸入，輸出模式立體聲/單聲道可選
?保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
?無鉛無鹵封裝，SOP16-PP
■ 應用
?條形音箱 ?無線智能音箱
?便攜式音箱 ?消費類音頻應用
?拉桿音箱 ?LCD電視/監視器

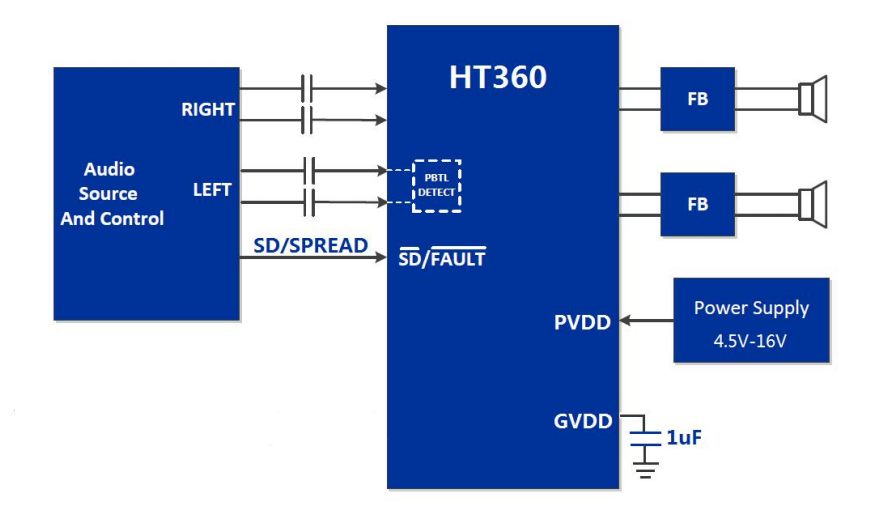

■ 典型應用圖
