產品名稱：SMH7492E 79W+79W BTL D類音頻放大器
型號： SMH7492E
產片介紹：描述： SMH7492E是一款為家用音頻應用設計的雙 BTL類D音頻放大器，采用單電源供電。 該裝置封裝在28引腳TSSOP封裝中，帶有暴露 的墊片（EPU），由于其高效率，只需簡單的 散熱器 特點： ?
產片介紹：描述： SMH7492E是一款為家用音頻應用設計的雙 BTL類D音頻放大器，采用單電源供電。 該裝置封裝在28引腳TSSOP封裝中，帶有暴露 的墊片（EPU），由于其高效率，只需簡單的 散熱器 特點： ?
┄┄┄詳細介紹┄┄┄
描述：
SMH7492E是一款為家用音頻應用設計的雙 BTL類D音頻放大器，采用單電源供電。該裝置封裝在28引腳TSSOP封裝中，帶有暴露的墊片（EPU），由于其高效率，只需簡單的散熱器。
特點：
? 寬范圍單電源操作（7 - 26V）
? 可能的輸出配置：
- 2 x PBTL
- 1 x 并行BTL
? BTL輸出能力（VCC = 26 V）：
-
61 W + 61 W, 4 Ω, THD 1%
-
79 W + 79 W, 4 Ω, THD 10%
-
45 W + 45 W, 6 Ω, THD 1%
-
56 W + 56 W, 6 Ω, THD 10%
-
37 W + 37 W, 8 Ω, THD 1%
-
46 W + 46 W, 8 Ω, THD 10%
? 并行BTL輸出能力(VCC = 26 V):
- 91 W, 3 Ω, THD 1%
- 114 W , 3 Ω, THD 10%
? 高效率
? 四個可選的固定增益設置，分別為 20.4
dB、26.4 dB、29.9 dB 和 32.4dB
? 差分輸入最小化共模噪聲
? 待機、靜音和播放操作模式
? 短路保護
? 由 PLMIT 功能限制輸出功率
? 啟動時檢測短路輸出引腳
? 熱過載保護
應用：
? 多媒體揚聲器
?
售后市場汽車
? 聲音條和音箱

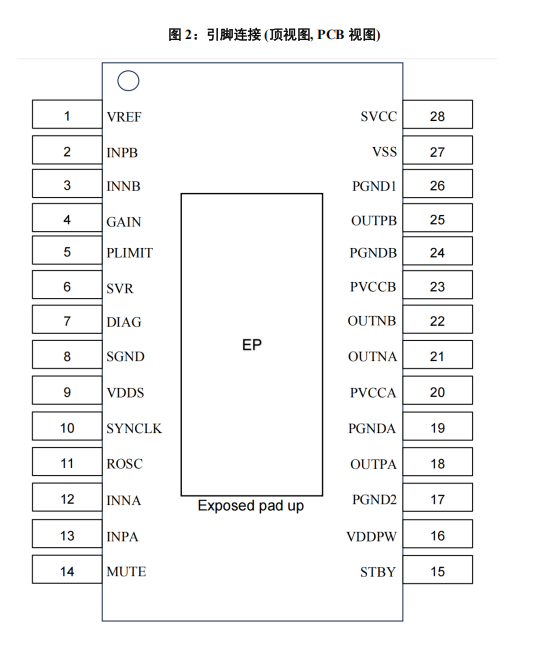

. 引腳描述
