D類功放雙通道
產品名稱：NS4252 3.2Wx2 雙聲道頻功率放大器
型號： NS4252
產片介紹：NS4252 是一款差分輸入，超低 EMI，無需濾波器，（3 2W×2）雙聲道 D 類音頻功率放大器。芯片有兩個控制端分別控制芯片的左右聲道，可通過高低電平控制芯片的工作模式：SDL SDR 腳電壓為高電平時，芯片的 L R 通道進入工作模式，低電平時芯片關斷，應用靈活方便。
產片介紹：NS4252 是一款差分輸入，超低 EMI，無需濾波器，（3 2W×2）雙聲道 D 類音頻功率放大器。芯片有兩個控制端分別控制芯片的左右聲道，可通過高低電平控制芯片的工作模式：SDL SDR 腳電壓為高電平時，芯片的 L R 通道進入工作模式，低電平時芯片關斷，應用靈活方便。
┄┄┄詳細介紹┄┄┄
1 說明
NS4252 是一款差分輸入，超低EMI，無需濾波器，(3.2Wx2)雙聲道 D類音頻功率放大器。芯片有兩個控制端分別控制芯片的左右聲道，可通過高低電平控制芯片的工作模式:SDL/SDR腳電壓為高電平時，芯片的L/R 通道進入工作模式，低電平時芯片關斷，應用靈活方便。NS4252采用先進的技術，在全帶寬范圍內極大地降低了EMI干擾,最大限度地減少了對其他外部元件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。
NS4252 內置過流保護、過溫保護功能，有效地保護芯片在異常工作狀況下不被損壞。NS4252 提供QFN4x4-16 封裝。
NS4252 是一款差分輸入，超低EMI，無需濾波器，(3.2Wx2)雙聲道 D類音頻功率放大器。芯片有兩個控制端分別控制芯片的左右聲道，可通過高低電平控制芯片的工作模式:SDL/SDR腳電壓為高電平時，芯片的L/R 通道進入工作模式，低電平時芯片關斷，應用靈活方便。NS4252采用先進的技術，在全帶寬范圍內極大地降低了EMI干擾,最大限度地減少了對其他外部元件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。
NS4252 內置過流保護、過溫保護功能，有效地保護芯片在異常工作狀況下不被損壞。NS4252 提供QFN4x4-16 封裝。
2 特性
● 工作電壓范圍:2.5V-5.5V
● 輸出功率 3.2W@Class D/Load=4ohm
● 優異的全帶寬 EMI抑制能力
● 優異的“上電，掉電”噪聲抑制內置過流保護、過溫保護等
● QFN4x4-16 封裝
● 工作電壓范圍:2.5V-5.5V
● 輸出功率 3.2W@Class D/Load=4ohm
● 優異的全帶寬 EMI抑制能力
● 優異的“上電，掉電”噪聲抑制內置過流保護、過溫保護等
● QFN4x4-16 封裝
3 應用范圍
● 手提電腦
● 智能音箱
● 骨傳導耳機
4 應用電路

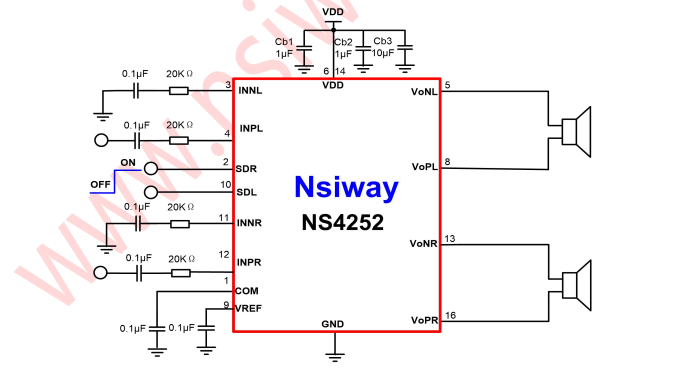

單端應用：

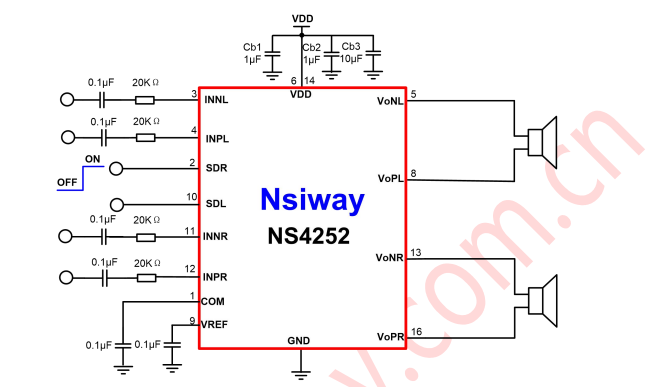

差分應用：
