D類功放單通道
產品名稱：NS4152X 系列 3.0W 單聲道 D 類音頻功率放大器
型號： NS4152
產片介紹： NS4152X 是一款輸出 3W 的單聲道 D 類音頻功率放大器。其輸出無需 LC 濾波也可正常工作。NS4152X 在全帶寬范圍內降低了 EMI 干擾，最大限度地減少對其他部件的影響。
產片介紹： NS4152X 是一款輸出 3W 的單聲道 D 類音頻功率放大器。其輸出無需 LC 濾波也可正常工作。NS4152X 在全帶寬范圍內降低了 EMI 干擾，最大限度地減少對其他部件的影響。
┄┄┄詳細介紹┄┄┄
■ 說明
NS4152X 是一款輸出 3W 的單聲道 D 類音頻功率放大器。其輸出無需 LC 濾波也可正常工作。 NS4152X 在全帶寬范圍內降低了 EMI 干擾，最大限度地減少對其他部件的影響。
NS4152X 內置短路保護、過流保護、過熱保護 檢測模塊，能夠有效地保護芯片在異常工作狀況下 不被損壞。其 Class D 類的工作模式具有高達 88%的效率，能夠延長電池使用時間，適合于便攜式音頻產品。
NS4152X 內部的 PWM 調制結構及增益內置方 式可以使其在無輸出濾波器的情況下正常工作，減少了外部元件、PCB 面積和系統成本。
NS4152X 系列提供標準的 SOP8、MSOP8、DFN8L 封裝，方便客戶更靈活的選擇。
■ 特性
·工作電壓范圍：3.0V-5.5V
·輸出功率：3W@5V/4?/THD+N=10%
·高達 88%的效率
·無需濾波器 Class-D 結構
·優異的全帶寬 EMI 抑制能力
·優異的“上電/掉電”噪聲抑制
·低靜態電流：[email protected]/No load
·內置短路保護、過流保護、過熱保護
·提供標準的 SOP8、MSOP8、DFN8L 封裝
■ 應用范圍
·藍牙音箱
·智能穿戴
·行車記錄儀
·平板電腦等手持設備

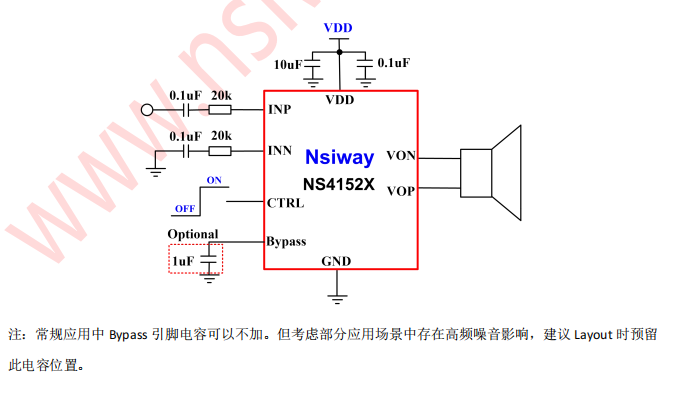

■ 典型應用電路
