產品名稱：NS4120 40W D 類單聲道音頻功率放大器
型號： NS4120
產片介紹：NS4120 是一款無需濾波器，可輸出 40W 的 D 類音頻功率放大器。NS4120 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。
產片介紹：NS4120 是一款無需濾波器，可輸出 40W 的 D 類音頻功率放大器。NS4120 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。
┄┄┄詳細介紹┄┄┄
■ 說明
NS4120 是一款無需濾波器，可輸出 40W 的 D 類音頻功率放大器。NS4120 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調 制結構減少了外部元件、PCB 面積和系統成本。
NS4120 內置過流保護、過熱保護及 PVCC 欠壓保護功能，有效保護芯片在異常工作狀況下不被損壞。
NS4120 提供 ESOP-16 封裝，額定的工作溫度范圍為-40℃至 85℃。
■ 特性
·工作電壓范圍：6V-17V
·輸出功率：
19.0W（CLASS D，9V/2Ω， THD=10%）
14.5W（CLASS D，9V/3Ω， THD=10%）
25.5W（CLASS D，12V/3Ω，THD=10%）
38.0W（CLASS D，15V/3Ω，THD=10%）
11.0W（CLASS D，9V/4Ω， THD=10%）
19.0W（CLASS D，12V/4Ω，THD=10%）
35.0W（CLASS D，16V/4Ω，THD=10%）
10.8W（CLASS D，12V/8Ω，THD=10%）
19.0W（CLASS D，16V/8Ω，THD=10%）
·最高可達 92%效率（12V/8Ω）
·差分輸入
·優異的“上電，掉電”噪聲抑制
·過流保護、過熱保護、欠壓保護
·封裝 ESOP-16
■ 應用范圍
·大功率藍牙音響
·移動音箱擴音器
·其他消費類音頻設備

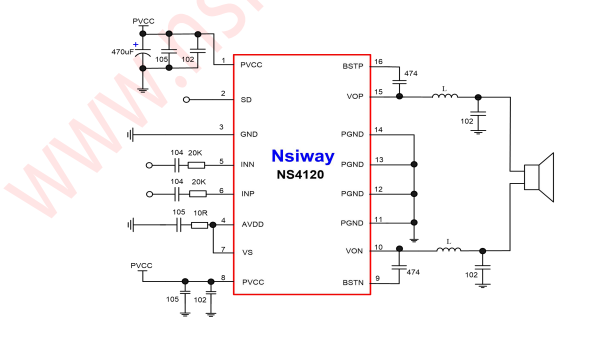

■ 典型應用電路
