I2S單聲道DSP功放
產品名稱：HT517 3.2W高性能數字單聲道D類音頻功率放大器
型號： HT517
產片介紹：HT517是一款低成本的I2S輸入單聲道輸出D類音頻功率放大器。其在5V供電時可提供最大3 2W的輸出功率; 在3 7V供電時可提供最大180mW的輸出功率。HT517內部集成了DA轉換器，其LJ輸入最大支持32-bit字節，并且可自動監測采樣頻率，最高支持96kHz。HT517集成的D類音頻功放還具有增益可調、擴頻等功能。
產片介紹：HT517是一款低成本的I2S輸入單聲道輸出D類音頻功率放大器。其在5V供電時可提供最大3 2W的輸出功率; 在3 7V供電時可提供最大180mW的輸出功率。HT517內部集成了DA轉換器，其LJ輸入最大支持32-bit字節，并且可自動監測采樣頻率，最高支持96kHz。HT517集成的D類音頻功放還具有增益可調、擴頻等功能。
┄┄┄詳細介紹┄┄┄
■ 概述
HT517是一款低成本的I 2S輸入單聲道輸出D類音頻功率放大器。其在5V供電時可提供最大3.2W的輸出功率; 在3.7V供電時可提供最大180mW的輸出功率。
HT517內部集成了DA轉換器，其LJ輸入最大支持32-bit字節，并且可自動監測采樣頻率，最高支持96kHz。
HT517集成的D類音頻功放還具有增益可調、擴頻等功能。
該產品提供DFN2×3-8L和ESOP8封裝
■ 特點
?電源供電：VDD 2.5-5.5V;
?低靜態電流：2.7mA @ VDD = 3.6V
?低輸出噪聲：50uV
?低pop聲
?靈活的音頻輸入：
- 左對齊 (輸出左、右或左/2+右/2可選擇), 16bit, 24bit 或 32 bit; TDM 輸入，16bit或32bit
- 8k, 16k, 32k, 44.1k, 48k, 88.2k, 96kHz 采樣頻率
- 無需MCLK
?輸出功率：
1.60W (VDD=3.6V, RL=4?, THD+N=10%)
3.20W (VDD=5.0V, RL=4?, THD+N=10%)
180mW (VDD=3.6V, RL=32?, THD+N=1%)
?THD+N= 0.04% (Po=1W, RL=4?, VDD = 3.7V)
?增益可調：-0.7, 5.3, 8.3, 12.3, 15.3dB
?保護：時鐘錯誤、過流、欠壓、過溫保護等
?DFN2×3-8L, ESOP8封裝
■ 應用
?OWS耳機或其他耳機設備 ?智能家居 ?智能玩具
?IoT設備 ?游戲設備 ?智能音箱 ?其他鋰電/5V設備

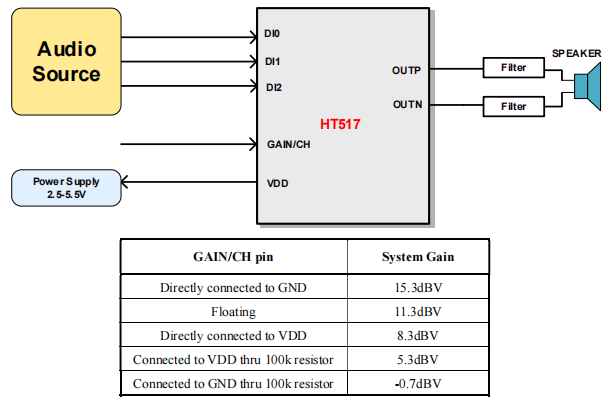

■ 典型應用圖
