單通道防破音功放
產品名稱：HT8693 10W防破音單聲道D類音頻功放 9W單聲道AB類音頻功放
型號： HT8693
產片介紹：HT8693是一款具有D類和AB類兩種工作模式的音頻功率放大器。D類模式下，在VDD=8 5V、THD+N=10%、4Ω負載下，能連續輸出10W功率；AB類模式下，在VDD=8 5V、THD+N=10%、4Ω負載下，能連續輸出9W功率。
產片介紹：HT8693是一款具有D類和AB類兩種工作模式的音頻功率放大器。D類模式下，在VDD=8 5V、THD+N=10%、4Ω負載下，能連續輸出10W功率；AB類模式下，在VDD=8 5V、THD+N=10%、4Ω負載下，能連續輸出9W功率。
┄┄┄詳細介紹┄┄┄
■ 概述
HT8693是一款具有D類和AB類兩種工作模式的音頻功率放大器。D類模式下，在VDD=8.5V、THD+N=10%、4Ω負載下，能連續輸出10W功率；AB類模式下，在VDD=8.5V、THD+N=10%、4Ω負載下，能連續輸出9W功率。
HT8693在D類工作模式下具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），顯著提高音質，創造舒適聽音享受，并保護揚聲器免受過載損壞。同時芯片也具有ACF-Off 模式可配置。
HT8693可實現AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
此外，HT8693內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
■ 特點：
• 防削頂失真功能(Anti-Clipping Function, ACF)
• 免濾波器數字調制，直接驅動揚聲器
• 輸出功率
10W (Class D,VDD=8.5V, RL=4?, THD+N=10%)
9W (Class AB,VDD=8.5V, RL=4?, THD+N=10%)
• 具有D類和AB類兩種工作模式
• 過流保護功能
• 過熱保護功能
• 欠壓異常保護功能
• 無鉛無鹵封裝,ESOP8
■ 應用
• 藍牙音箱 • 便攜式音箱
• 2.1聲道小音箱 • 擴音器
• iphone/ipod/ipod docking • 拉桿音箱
• 平板電腦，筆記本電腦 • 便攜式游戲機
• 小尺寸LCD電視/監視器 • MP4，導航儀

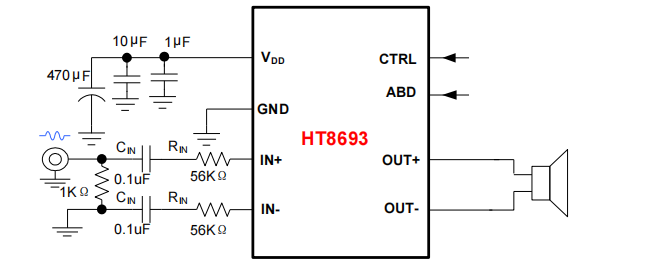

■ 典型應用圖
