產品名稱：NS4111 10W 單聲道 AB/D 類雙模音頻功率放大器
型號： NS4111
產片介紹：NS4111 是一款 10W 單聲道 AB D 類切換音頻功率放大器，支持差分輸入，超低 EMI，無需濾波器?？赏ㄟ^(guò)不同電平控制芯片的工作模式：CTRL 腳電壓為 2 0V-5 0V，芯片進入 D 類工作模式，0 9-1 5V 時芯片進入 AB 類工作模式，0 4V 以下時芯片關斷，應用靈活方便。
產片介紹：NS4111 是一款 10W 單聲道 AB D 類切換音頻功率放大器，支持差分輸入，超低 EMI，無需濾波器?？赏ㄟ^(guò)不同電平控制芯片的工作模式：CTRL 腳電壓為 2 0V-5 0V，芯片進入 D 類工作模式，0 9-1 5V 時芯片進入 AB 類工作模式，0 4V 以下時芯片關斷，應用靈活方便。
┄┄┄詳細介紹┄┄┄
■ 說明
NS4111 是一款10W 單聲道AB/D 類切換音頻 功率放大器，支持差分輸入，超低EMI，無需濾波器?？赏ㄟ^(guò)不同電平控制芯片的工作模式：CTRL腳電壓為2.0V-5.0V，芯片進入D 類工作模式，0.9-1.5V 時芯片進入AB 類工作模式，0.5V 以下時芯片關斷，應用靈活方便。NS4111 采用先進的技術，在全帶寬范圍內極大地降低了EMI 干擾，最大限度地減少了對其他外部元件的影響。其輸出無需濾波器的PWM 調制結構減少了外部元件、PCB面積和系統成本NS4111 在9V 的工作電壓時，能夠向4Ω負載提供高達10W 的輸出功率，90%以上的效率更加適合便攜式音頻系統。
NS4111 內置過流保護、過熱保護及欠壓保護功能，有效保護芯片在異常工作狀況下不被損壞。
NS4111 提供eSOP-8 封裝，額定的工作溫度范圍為-40℃至85℃。
■ 特性
● 工作電壓范圍：5.0V-9.0V
● 輸出功率：
7W（CLASS D，7.4V/4Ω，THD=10%）
10W（CLASS D，9.0V/4Ω，THD=10%）
● 最高可達92%效率（9V/8Ω）
● 電平設置工作模式
● 無需輸出濾波器
● 差分輸入
● 優異的“上電，掉電”噪聲抑制
● 過流保護、過熱保護、欠壓保護
● eSOP-8 封裝
■ 應用范圍
● 大功率藍牙音響
● 移動音箱擴音器
● 其他消費類音頻設備

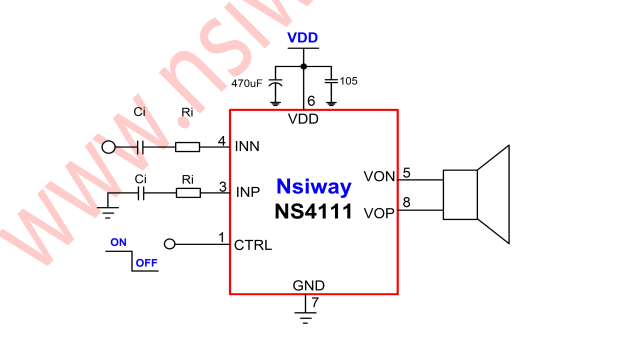

■ 典型應用電路:
