AB/D類單通道
產品名稱：HTA8629 40W內置升壓單聲道D類/AB類音頻功放
型號： HTA8629
產片介紹：HTA8629是一款內置升壓的單聲道D類 AB類音頻功率放大器，由雙節鋰電池串聯供電升壓至18 5V時，THD+N=10%，能輸出40W峰值功率(4Ω負載)。HTA8629內置升壓，可以為內部音頻功放提供一個高電壓， 從而實現更高功率，其升壓值可通過外部電阻調節。 HTA8629可配置升壓限流值，以防止過大的電流尖峰。
產片介紹：HTA8629是一款內置升壓的單聲道D類 AB類音頻功率放大器，由雙節鋰電池串聯供電升壓至18 5V時，THD+N=10%，能輸出40W峰值功率(4Ω負載)。HTA8629內置升壓，可以為內部音頻功放提供一個高電壓， 從而實現更高功率，其升壓值可通過外部電阻調節。 HTA8629可配置升壓限流值，以防止過大的電流尖峰。
┄┄┄詳細介紹┄┄┄
■ 概述
HTA8629是一款內置升壓的單聲道D類/AB類音頻功率放大器，由雙節鋰電池串聯供電升壓至18.5V時，THD+N=10%，能輸出40W峰值功率(4Ω負載)。
HTA8629內置升壓，可以為內部音頻功放提供一個高電壓，從而實現更高功率，其升壓值可通過外部電阻調節。HTA8629可配置升壓限流值，以防止過大的電流尖峰。
HTA8629具有防削頂失真(ACF)輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音)，也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HTA8629提供三種不同音樂體驗的ACF模式，以及ACF-Off模式。
HTA8629具有先進的擴頻功能來抑制EMI。如果系統對EMI高度敏感，則可以將升壓關閉，并將功放切換到AB類。
此外，HTA8629集成了輸出端過流保護、片內過溫保護保護等功能。
HTA8629內置升壓，可以為內部音頻功放提供一個高電壓，從而實現更高功率，其升壓值可通過外部電阻調節。HTA8629可配置升壓限流值，以防止過大的電流尖峰。
HTA8629具有防削頂失真(ACF)輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音)，也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HTA8629提供三種不同音樂體驗的ACF模式，以及ACF-Off模式。
HTA8629具有先進的擴頻功能來抑制EMI。如果系統對EMI高度敏感，則可以將升壓關閉，并將功放切換到AB類。
此外，HTA8629集成了輸出端過流保護、片內過溫保護保護等功能。
■ 特點
?防削頂失真功能(防破音,ACF)
? 擴頻技術
? 輸出功率
40W (VBAT=7 .4V, RL=4?, THD+N=10%, PVDD = 18.5V,fIN = 1kHz)(峰值)
33W (VBAT=7 .4V, RL=4?, THD+N=1%, PVDD = 18.5V,fIN = 1kHz)(峰值)
32W (VBAT=7.4V, RL=4?, THD+N=10%, PVDD = 16.5V,fIN = 1kHz)
26W (VBAT=7.4V, RL=4?, THD+N=1%, PVDD = 16.5V,fIN = 1kHz)
? VBAT供電范圍：3.0V至16V
? 內置高效升壓
-可通過外部電阻調節升壓值
-可調節最大限流值，有效防止電池拉死
? AB類和D類可切換
? 保護功能:過流/過熱
? 無鉛封裝，ETSSOP20
■ 應用
? 藍牙/Wi-Fi音箱 ? 便攜式音箱
? 智能音箱 ? 智能家居

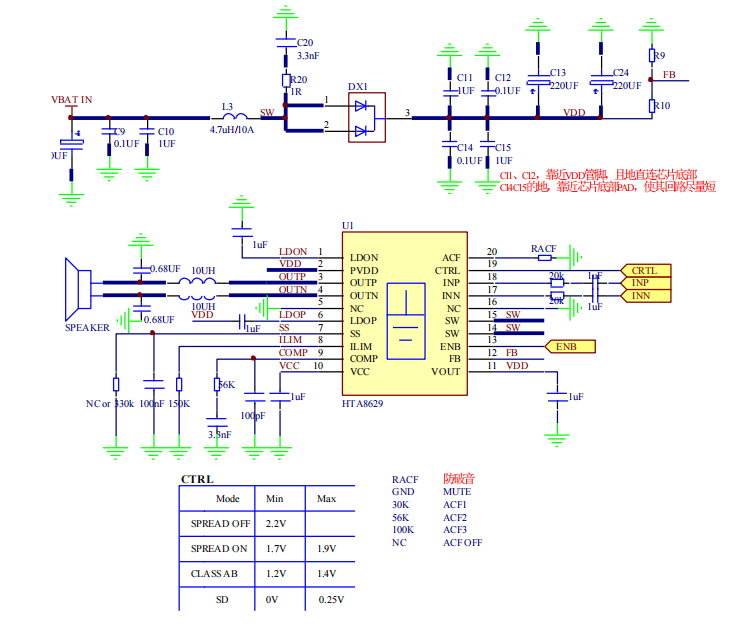

■ 典型應用圖
