耳機功放
產品名稱：NS8220 300mW 雙聲道耳機音頻放大器
型號： NS8220
產片介紹：NS8220 是一款差分 單端輸入，輸出無需隔直 電容，能直接輸出驅動的耳機放大器?？蛻艨梢酝? 過外置輸入電阻和反饋電阻靈活設置增益。 芯片內部集成有電荷泵模塊，通過產生的負電 壓驅動輸出，使得輸出偏置在零電位，無需輸出隔 直電容，應用更加方便。
產片介紹：NS8220 是一款差分 單端輸入，輸出無需隔直 電容，能直接輸出驅動的耳機放大器?？蛻艨梢酝? 過外置輸入電阻和反饋電阻靈活設置增益。 芯片內部集成有電荷泵模塊，通過產生的負電 壓驅動輸出，使得輸出偏置在零電位，無需輸出隔 直電容，應用更加方便。
┄┄┄詳細介紹┄┄┄
1 說明
NS8220 是一款差分/單端輸入，輸出無需隔直電容，能直接輸出驅動的耳機放大器?？蛻艨梢酝ㄟ^外置輸入電阻和反饋電阻靈活設置增益。
芯片內部集成有電荷泵模塊，通過產生的負電壓驅動輸出，使得輸出偏置在零電位，無需輸出隔直電容，應用更加方便。
NS8220可以通過SD控制引腳進入低功耗關斷模式，從而減少功耗。
NS8220 提供 QFN3x3-16L封裝，額定的工作溫度范圍為-40℃至 85℃。
芯片內部集成有電荷泵模塊，通過產生的負電壓驅動輸出，使得輸出偏置在零電位，無需輸出隔直電容，應用更加方便。
NS8220可以通過SD控制引腳進入低功耗關斷模式，從而減少功耗。
NS8220 提供 QFN3x3-16L封裝，額定的工作溫度范圍為-40℃至 85℃。
2 特性
● 工作電壓范圍 1.8-5.0V
● 輸出無需隔直電容
● 輸出功率:
[email protected]、RL=16Ω、THD+N=10%;
[email protected]、RL=16Ω、THD+N=1%;
[email protected]、RL=16Ω、THD+N=0.1%;
[email protected]、RL=32Ω、THD+N=0.1%;
● 待機電流 [email protected]
● 關斷模式漏電流：0.1uA（典型）
● PUMP 啟動時間 [email protected]
● SD管腳低電平關斷模式
● 外置反饋電阻和輸入電阻，增益可調
● 采用 QFN3x3-16L 封裝
3 應用范圍
● 便攜式耳機
● 智能穿戴
● 無線麥克風等

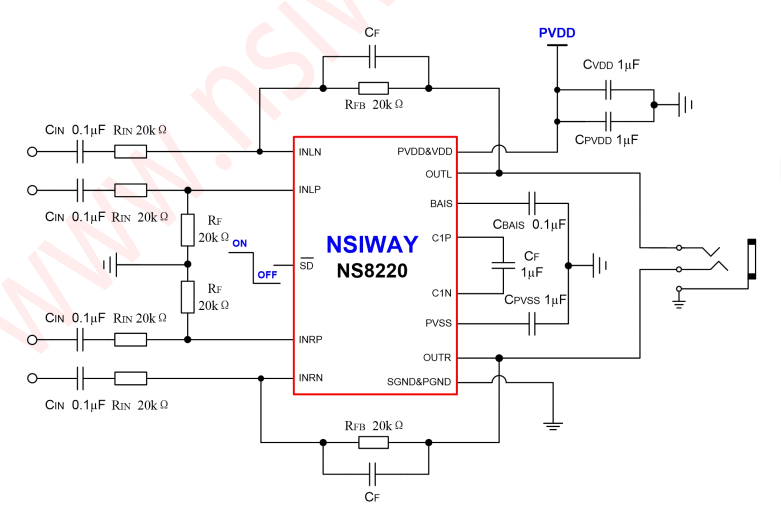

4 典型應用電路

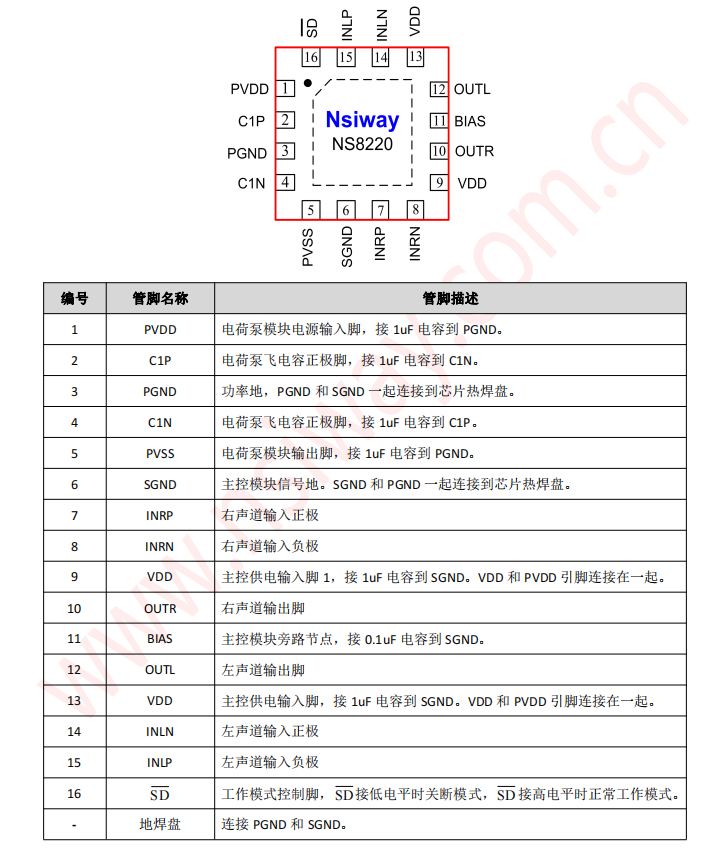

5 管腳配置
NS8220-QFN3X3X0.75-16L 的管腳圖如下圖所示：
