產品名稱：LN6210 700mA 低壓差 CMOS 電壓穩壓器
型號： LN6210
產片介紹：LN6210 系列是使用 CMOS 技術開發的高速、低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內 置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置 了過載電流保護電路。
產片介紹：LN6210 系列是使用 CMOS 技術開發的高速、低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內 置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置 了過載電流保護電路。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN6210 系列是使用CMOS 技術開發的高速、低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流保護電路。因采用SOT23-5L, SOT89-5L ,DFN1820-6L 等小型封裝，故可高密度安裝。
LN6210 系列是使用CMOS 技術開發的高速、低壓差，高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流保護電路。因采用SOT23-5L, SOT89-5L ,DFN1820-6L 等小型封裝，故可高密度安裝。
■ 產品特點
• 可選擇輸出電壓: 可以在1.2～5.0V 的范圍內選擇,步進為0.1 V
• 輸出電壓精度高: 精度可達±2.0%
• 輸入輸出壓差低 : 典型值80 mV (輸出為3.0V 的產品, IOUT=100mA 時)
• 高紋波抑制比: 60dB (1 kHz)
• 消耗電流少: 典型值30μA
• 最大輸出電流: 可輸出700mA（VIN≥VOUT+1V）
• 待機電流: 小于0.1μA
• 內置保護: 內置過流保護
■ 用途
• CD-ROMs，CD-R/RW 驅動器
• DVD 驅動器
• HDD 驅動器
• 數碼相機，視頻卡
• 便攜式AV 設備
• 以電池供電的系統
■ 封裝
• SOT23-5L
• DFN1820-6L
• SOT89-5L
• 可選擇輸出電壓: 可以在1.2～5.0V 的范圍內選擇,步進為0.1 V
• 輸出電壓精度高: 精度可達±2.0%
• 輸入輸出壓差低 : 典型值80 mV (輸出為3.0V 的產品, IOUT=100mA 時)
• 高紋波抑制比: 60dB (1 kHz)
• 消耗電流少: 典型值30μA
• 最大輸出電流: 可輸出700mA（VIN≥VOUT+1V）
• 待機電流: 小于0.1μA
• 內置保護: 內置過流保護
■ 用途
• CD-ROMs，CD-R/RW 驅動器
• DVD 驅動器
• HDD 驅動器
• 數碼相機，視頻卡
• 便攜式AV 設備
• 以電池供電的系統
■ 封裝
• SOT23-5L
• DFN1820-6L
• SOT89-5L

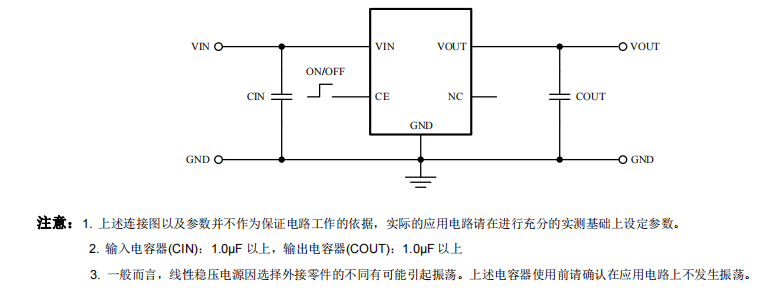

■ 典型應用電路
