LDO線性穩壓芯片
產品名稱：LN6215 1A 低噪聲 CMOS 電壓穩壓器
型號： LN6215
產片介紹：N6215 系列是使用 CMOS 技術開發的高速、低壓差，低噪聲高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。 由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流和過溫保護電路。
產片介紹：N6215 系列是使用 CMOS 技術開發的高速、低壓差，低噪聲高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。 由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流和過溫保護電路。
┄┄┄詳細介紹┄┄┄
■ 產品概述
LN6215 系列是使用CMOS 技術開發的高速、低壓差，低噪聲高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流和過溫保護電路。因采用SOT23-5L，DFN1820-6L,SOT89-5L 等小型封裝，故可高密度安裝。
■ 產品特點
• 可選擇輸出電壓 ：可以在1.2～5.0V 的范圍內選擇,步進為0.1 V
• 輸出電壓精度高 ：精度可達±2.0%
• 輸入輸出壓差低： 典型值70 mV (輸出為3.3V 的產品, IOUT=100mA 時)
• 高紋波抑制比 ：60dB (1 kHz)
• 消耗電流少 ：典型值30μA
• 最大輸出電流 ：可輸出1A（VIN≥VOUT+1V）
• 低噪聲： 50VRMS （IOUT=30 mA,10HZ-100kHZ）
• 內置保護 : 內置過流，溫度，短路保護
LN6215 系列是使用CMOS 技術開發的高速、低壓差，低噪聲高精度輸出電壓，低消耗電流正電壓型電壓穩壓器。由于內置有低通態電阻晶體管，因而壓差低，能夠獲得較大的輸出電流。為了使負載電流不超過輸出晶體管的電流容量，內置了過載電流和過溫保護電路。因采用SOT23-5L，DFN1820-6L,SOT89-5L 等小型封裝，故可高密度安裝。
■ 產品特點
• 可選擇輸出電壓 ：可以在1.2～5.0V 的范圍內選擇,步進為0.1 V
• 輸出電壓精度高 ：精度可達±2.0%
• 輸入輸出壓差低： 典型值70 mV (輸出為3.3V 的產品, IOUT=100mA 時)
• 高紋波抑制比 ：60dB (1 kHz)
• 消耗電流少 ：典型值30μA
• 最大輸出電流 ：可輸出1A（VIN≥VOUT+1V）
• 低噪聲： 50VRMS （IOUT=30 mA,10HZ-100kHZ）
• 內置保護 : 內置過流，溫度，短路保護
■ 應用
• CD-ROMs，CD-R/RW 驅動器
• DVD 驅動器
• HDD 驅動器
• 數碼相機，視頻卡
• 便攜式AV 設備
• 以電池供電的系統
■ 封裝
• SOT23-5L
• DFN1820-6L/DFN1010-4L
• SOP8
• SOT89-5
• CD-ROMs，CD-R/RW 驅動器
• DVD 驅動器
• HDD 驅動器
• 數碼相機，視頻卡
• 便攜式AV 設備
• 以電池供電的系統
■ 封裝
• SOT23-5L
• DFN1820-6L/DFN1010-4L
• SOP8
• SOT89-5

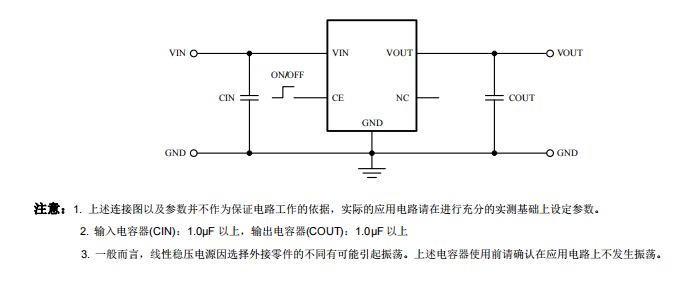

■ 典型應用圖
