產品名稱：NS4806 4 LED 指示燈藍牙耳機充電倉--開關型鋰電池充放電管理
型號： NS4806
產片介紹：NS4806 是一款集成降壓轉換器、鋰電池充電管 理和電池狀態顯示的多功能電源管理 IC，能夠為便 攜式鋰電池充電提供完整的解決方案。芯片的高度 集成度和內置多重功能，使其在應用時僅需極少的 外圍器件，并有效的減小 PCB 尺寸，降低方案的成 本。
產片介紹：NS4806 是一款集成降壓轉換器、鋰電池充電管 理和電池狀態顯示的多功能電源管理 IC，能夠為便 攜式鋰電池充電提供完整的解決方案。芯片的高度 集成度和內置多重功能，使其在應用時僅需極少的 外圍器件，并有效的減小 PCB 尺寸，降低方案的成 本。
┄┄┄詳細介紹┄┄┄
1 說明
NS4806 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理 IC，能夠為便攜式鋰電池充電提供完整的解決方案。芯片的高度集成度和內置多重功能，使其在應用時僅需極少的外圍器件，并有效的減小 PCB 尺寸，降低方案的成本。NS4806 只需要一個電感即可實現降壓和升壓功能。其轉換器工作頻率為 1MHz，能夠支持低成本的電感和電容。
NS4806 充電部分支持(0V)涓流/恒流/恒壓三段式充電模式。在恒流模式下，芯片為恒定輸入電流模式，其轉換效率最高達 93%。
另外，芯片內置 4 LED 顯示和 KEY 按鍵功能，且包含多重保護功能，最大程度上提高芯片的可靠性和方案的安全性。
NS4806 采用 SOP8 的標準封裝。
2 特性
● 工作電壓范圍 4.5V 至 6V
● 內置 VCC_UVLO 欠壓鎖存功能
● 內置 VIN_OVP 保護功能
充電部分
● (0V)涓流/恒流/恒壓三段式充電
● 輸入電流恒定模式
● 內部設定 300mA 輸入充電電流
● 充電模式 PWM 開關頻率 1MHz
● 內置自動復充功能
● 內部預設 4.2V 充電浮充電壓
● 內置充電過流、短路和過溫保護等
放電部分
● 同步升壓輸出 5.1V
● 放電模式 PWM 開關頻率 1MHz
● 同步升壓最大輸出電流 500mA
● 待機電流＜[email protected]
● 待機電壓為恒定 2.8V
● 放電截止電流≤5mA
● 內置自動負載檢測升壓功能
● 內置放電短路、電池欠壓鎖存和過溫保護等
LED 顯示和 KEY 按鍵功能
● 支持 4LED 指示燈表明充電和放電狀態
● 支持 KEY 鍵開啟/關閉升壓功能
3 應用范圍
● 移動電源
● 藍牙耳機充電倉
● 便攜式鋰電池充電設備等

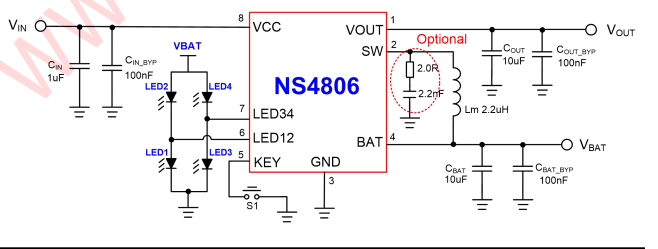

4 典型應用電路
