產品名稱：NS4892（藍牙耳機充電倉-線性鋰電池充放電管理 IC）
型號： NS4892
產片介紹：NS4892 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理IC，能夠為便攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。
產片介紹：NS4892 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理IC，能夠為便攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。
┄┄┄詳細介紹┄┄┄
1 說明
NS4892 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理IC，能夠為便攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。
NS4892 充電模式支持(0V)涓流/恒流/恒壓三段式充電模式。放電模式采用1MHz的PWM 工作方式，更高效為輸出提供升壓。
另外，芯片具有 LED 顯示和 KEY 鍵功能，且包含多重保護功能，最大程度上提高芯片的可靠性和方案的安全性。
NS4892 采用 SOP8 的標準封裝。
NS4892 是一款集成降壓轉換器、鋰電池充電管理和電池狀態顯示的多功能電源管理IC，能夠為便攜式鋰電池充電提供完整的解決方案。芯片內置多重保護功能，使其在應用時僅需極少的外圍器件，即可有效的減小 PCB 尺寸，降低方案的成本。
NS4892 充電模式支持(0V)涓流/恒流/恒壓三段式充電模式。放電模式采用1MHz的PWM 工作方式，更高效為輸出提供升壓。
另外，芯片具有 LED 顯示和 KEY 鍵功能，且包含多重保護功能，最大程度上提高芯片的可靠性和方案的安全性。
NS4892 采用 SOP8 的標準封裝。
2 特性
充電部分
● (0V)涓流/恒流/恒壓三段式充電
● 內部設定 300mA 充電電流
● 線性工作模式充電
● 內置自動復充功能
● 內部預設 4.2V 充電浮充電壓
● 內置過溫保護
放電部分
● 同步升壓輸出 5.1V
● 放電開關頻率 1MHz
● 放電效率最高達 93%
● 同步升壓最大輸出電流 500mA
● 待機電流＜[email protected]
● 待機電壓為 BAT 電池電壓
● 放電截止電流≤5mA
● 內置自動負載檢測升壓功能
● 內置電池欠壓鎖存和過溫保護
LED 顯示和 KEY 按鍵功能
● 支持充電狀態和放電狀態顯示
● 支持 KEY 鍵引腳
3 應用范圍
● 移動電源
● 藍牙耳機充電倉
● 便攜式鋰電池充電設備等

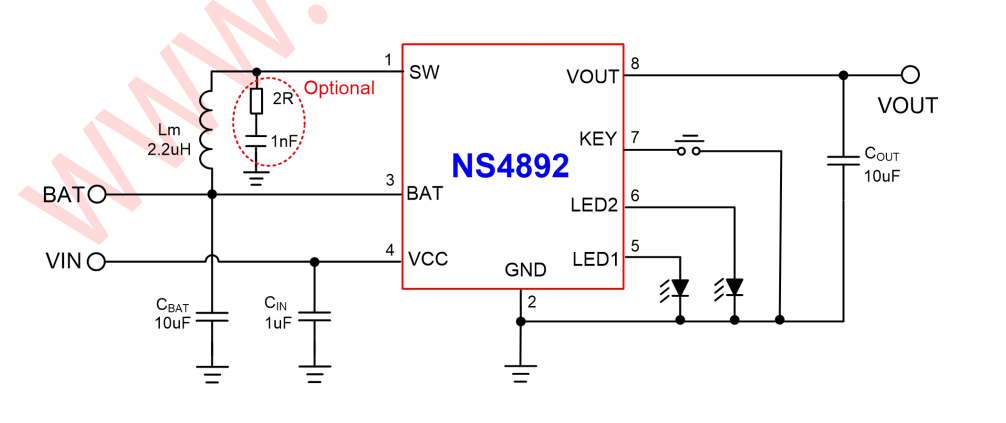

4 典型應用電路
