降壓控制器
產品名稱：PL89032 100V降壓DC-DC
型號： PL89032
產片介紹：PL89032是一款高壓降壓轉換器，專為高性能同步降壓DC DC應用而設計，輸入電壓可高達60V。它集成了高效率同步降壓開關穩壓器，其中包括120V、70mΩ的高側和120V、70mΩ的低側場效應管，以在12V 到60V的寬工作輸入電壓下提供3A的連續負載電流。
產片介紹：PL89032是一款高壓降壓轉換器，專為高性能同步降壓DC DC應用而設計，輸入電壓可高達60V。它集成了高效率同步降壓開關穩壓器，其中包括120V、70mΩ的高側和120V、70mΩ的低側場效應管，以在12V 到60V的寬工作輸入電壓下提供3A的連續負載電流。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 12V-60V寬范圍輸入電壓
• 3A持續輸出電流能力
• 集成高側120V, 70mΩ和低側120V, 70mΩ功率場效應管開關
• 50kHz-500kHz可調頻率范圍
• 精密參考電壓 (1.2 V)
• 可編程軟啟動器，具備預偏置負載能力
• 可編程的使能延時關閉能力
• 可編程過載保護功能，配備0.2S空白計時器和防抖動功能
• 可編程逐周期電流限制保護功能
• 可編程輸入欠壓鎖定功能
• 可編程輸入過壓鎖定保護功能
• 支持輸出過壓保護
• 支持過溫保護
• 采用QFN5x5mm-32L封裝

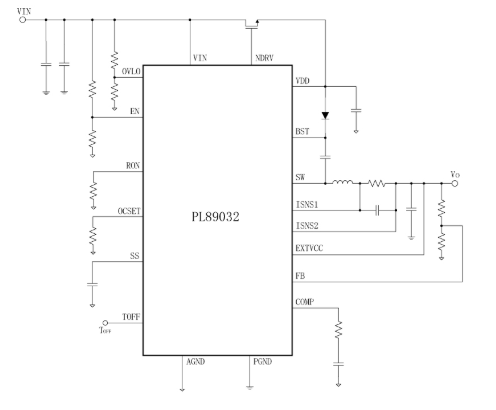

2、應用原理圖：
3、產品描述
PL89032是一款高壓降壓轉換器，專為高性能同步降壓DC/DC應用而設計，輸入電壓可高達60V。它集成了高效率同步降壓開關穩壓器，其中包括120V、70mΩ的高側和120V、70mΩ的低側場效應管，以在12V 到60V的寬工作輸入電壓下提供3A的連續負載電流。
PL89032 的開關頻率可以從50kHz 編程到500kHz，允許根據效率和尺寸進行調節。輸出電壓可以使用內部 1.2V 參考電壓進行精確調節，以滿足低電壓應用的需求。保護功能包括用戶可編程的欠壓鎖定、過壓鎖定和過流保護。在關斷模式下，供電電流降至20µA以下。PL89032是汽車信息娛樂應用、通訊總線變換器等的不錯選擇。
4、典型應用場景
• 48V非隔離式直流-直流轉換器
• 汽車應用
• 通訊總線轉換器
• 通用
• USB Type-C 電源傳輸技術
• 工業直流-直流電機伺服器
