降壓控制器
產品名稱：PL59201 100V同步降壓控制器
型號： PL59201
產片介紹：PL59201是一款100V同步降壓控制器，旨在從高輸入電壓源或受高電壓瞬變影響的輸入軌進行調節，從而最大限度地減少對外部浪涌抑制組件的需求。PL59201在低至6V的輸入電壓驟降期間仍能繼續工作，如果需要的話，其占空比接近100%，使其非常適合工業控制、機器人、數據通信和射頻功率放大器應用。
產片介紹：PL59201是一款100V同步降壓控制器，旨在從高輸入電壓源或受高電壓瞬變影響的輸入軌進行調節，從而最大限度地減少對外部浪涌抑制組件的需求。PL59201在低至6V的輸入電壓驟降期間仍能繼續工作，如果需要的話，其占空比接近100%，使其非常適合工業控制、機器人、數據通信和射頻功率放大器應用。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 輸入電壓范圍：6V-100V
• 最大輸出電流：20A
• 可調節工作頻率最高1MHz
• 內置強大的柵極驅動 2.3A/3.5A
• 自適應死區控制
• 頻率同步功能
• 線路前饋的電壓控制模式
• 支持欠壓保護、過壓保護、過流保護、短路保護和過溫保護
• 封裝：QFN3.5x4.5-20L

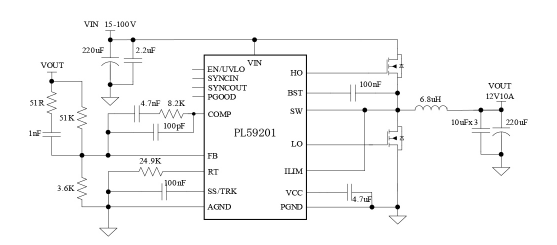

2、應用原理圖：
3、產品描述
PL59201是一款100V同步降壓控制器，旨在從高輸入電壓源或受高電壓瞬變影響的輸入軌進行調節，從而最大限度地減少對外部浪涌抑制組件的需求。PL59201在低至6V的輸入電壓驟降期間仍能繼續工作，如果需要的話，其占空比接近100%，使其非常適合工業控制、機器人、數據通信和射頻功率放大器應用。
強制PWM（FPWM）操作消除了頻率變化，以最大限度地減少EMI，而用戶可選的二極管仿真功能降低了輕負載條件下的電流消耗。通過測量低壓側MOSFET兩端的電壓降或使用可選的電流感測電阻器來實現逐周期過電流保護。高達1 MHz的可調開關頻率可以與外部時鐘源同步，以消除噪聲敏感應用中的拍頻。
4、典型應用場景
• 高電池節數電池組（如：電動自行車、電動踏板車）
• 電機驅動器、無人機、電信
• 移動儲能電源
• 非隔離式POE
• 網絡和計算機
• 電器、電動工具和園藝工具
