升降壓芯片
產品名稱：PL3901 100V同步降壓/升壓CV/CC控制器
型號： PL3901
產片介紹：PL3901是一款高性能同步降壓 升壓轉換器控制器。同步整流可提高效率，降低功率損耗并降低熱量，從而實現高功率升壓應用。4 5V至56V（升壓模式）和4 5V至96V（降壓模式）的輸入電源范圍涵蓋了廣泛的系統架構和電池化學成分。
產片介紹：PL3901是一款高性能同步降壓 升壓轉換器控制器。同步整流可提高效率，降低功率損耗并降低熱量，從而實現高功率升壓應用。4 5V至56V（升壓模式）和4 5V至96V（降壓模式）的輸入電源范圍涵蓋了廣泛的系統架構和電池化學成分。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 輸入電壓范圍：升壓模式下為4.5V至56V（感應引腳60V最大絕對值），啟動后可在2.5V電壓下工作，降壓模式下為4.5V至96V（供電電壓引腳100V最大絕對值
• 輸出電壓高達56V（降壓模式）和 96V（升壓模式）
• ±1% 1.200V 參考電壓
• 電阻器或電感器DCR電流感應
• 同步運行，實現最高效率并減少熱量
• 升壓模式下同步MOSFET的接近100%占空比能力
• CV/CC 模式控制（恒壓和恒流）
• 低靜態電流: 350μA
• 可鎖定開關頻率(75kHz to 850kHz).
• 可編程固定開關頻率 (50kHz to 900kHz)
• 電源正常輸出電壓監測器
• 低關機電流, IQ < 8µA
• 內部LDO為VBIAS或EXTVCC的柵極驅動供電
• 耐熱性能增強型扁平20引腳3mm × 4mm QFN封裝

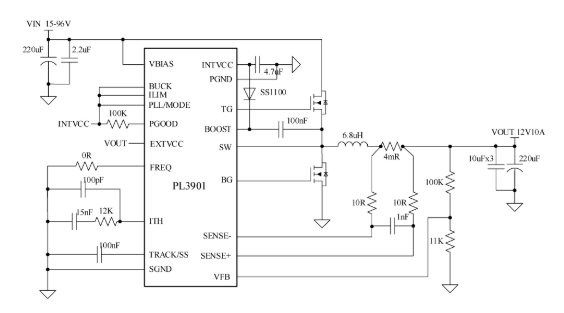

2、應用原理圖
3、產品描述
PL3901是一款高性能同步降壓/升壓轉換器控制器。同步整流可提高效率，降低功率損耗并降低熱量，從而實現高功率升壓應用。4.5V至56V（升壓模式）和4.5V至96V（降壓模式）的輸入電源范圍涵蓋了廣泛的系統架構和電池化學成分。在升壓模式下，當從轉換器或其他輔助電源的輸出進行偏置時，PL3901可以在啟動后以低至2.5V的輸入電源運行。工作頻率可以設置為50kHz到900kHz的范圍，或者使用內部鎖相環與外部時鐘同步。
TRACK/SS 引腳在啟動期間逐漸提高輸出電壓。PLLIN/MODE 引腳在輕負載下選擇突發模式、脈沖跳過模式或強制連續模式。
4、典型應用場景
• 消費類電子
• 工業
• 醫療
• 高電池電壓供電系統
