升降壓芯片
產品名稱：PL62006全集成快充協議SOC
型號： PL62006
產片介紹：PL62006是一款高效、同步雙向降壓-升壓充電器。它是一個全面而靈活的升降壓充電器平臺，專為大多數具有Type-C端口和PD協議的快速充電應用而設計。它可以編程為降壓充電、升壓充電或降壓-升壓充電。
產片介紹：PL62006是一款高效、同步雙向降壓-升壓充電器。它是一個全面而靈活的升降壓充電器平臺，專為大多數具有Type-C端口和PD協議的快速充電應用而設計。它可以編程為降壓充電、升壓充電或降壓-升壓充電。
┄┄┄詳細介紹┄┄┄
1、產品特征：
• 充電管理，包括涓流充電、CC(恒流) 充電、CV（恒壓） 充電和充電終止功能
• 高達32V的寬范圍輸入和輸出電壓工作范圍
• 最多支持4個端口（C1 端口、C2 端口、B 端口、A 端口）插拔檢測
• 支持每個端口的過流、過壓保護
• 支持1節到6節電池充電管理
• 支持4.2V和3.5V電池充電
• 可編程開關頻率150KHz和300KHz
• 12位數模轉換器，保證10mA/步的可編程電流限制
• 12位數模轉換器，保證 5mV步的可編程輸出電壓
• 可編程線纜壓降補償
• 集成N-溝道驅動器，最多可連接四個USB端口
• VMONP引腳上的電池電壓、總線電壓和所有端口電壓感應
• VMONP引腳上的電池電流、總線電流和所有端口電流感應
• 芯片上降壓-升壓控制器具有全面的保護功能
• 當總線電壓接近電池電壓時，支持直通處理
• I²C接口可用于與MCU（單片機）通信
• 芯片上LDO為MCU（單片機）供電
• 封裝：QFN5x5-40

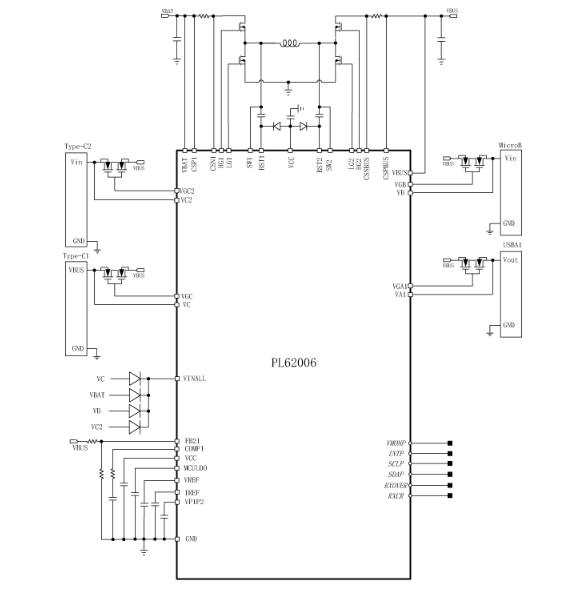

2、應用原理圖：
3、產品描述
PL62006是一款高效、同步雙向降壓-升壓充電器。它是一個全面而靈活的升降壓充電器平臺，專為大多數具有Type-C端口和PD協議的快速充電應用而設計。它可以編程為降壓充電、升壓充電或降壓-升壓充電。PL62006提供I²C接口與 MCU（單片機）通信，為電池和BUS（總線） 端子提供高壓感應，為電池電流、BUS（總線） 電流和多達4個USB端口電流提供精確的電流感應。PL62006可與通用MCU（單片機）配合使用，為各種快速充電應用（如移動電源、電池組或便攜式能量立方體等）提供完整、強大且靈活的升降壓充電系統。
在充電模式下，它會提高或降低輸入電壓以有效地為電池充電。PL62006支持涓流充電、恒流 （CC） 充電和恒壓 （CV） 充電管理。充電電流和充電電壓可通過兩個12位DAC轉換器進行編程。
PL62006具有I²C接口，因此用戶可以輕松控制充電/放電模式，并通過I²C對充電電流、充電電壓、輸出電壓和輸出電流限制進行編程。它還可監控多達4個USB端口的狀態，并提供4個NMOS柵極驅動器以獨立控制電源路徑。用戶還可以使用I²C來監控DC-DC的狀態，甚至整個系統。
PL62006還提供VMONP引腳，MCU（單片機） 可以通過該引腳實時監控總線、電池電壓、總線、電池電流和每個端口的電流。所有這些功能都簡化了系統設計，并降低了任何充電系統的BOM成本。PL62006支持欠壓保護、過壓保護、過流保護、短路保護和過溫保護，確保不同異常情況下的系統安全。
4、典型應用場景
• 移動電源
• 電池組
• 鋰離子電池充電器
• 便攜式設備
• 通用快速充電設備
• 智能USB插座
