產品名稱：AT1124LP/9110H(單通道低壓 H 橋電機驅動芯片)
型號： AT1124LP/9110H
產片介紹：AT1124LP 9110H為攝像機、消費類產品、玩具和其它低電 壓或者電池供電的運動控制類應用提供了一個集成的電機驅動 器解決方案。
產片介紹：AT1124LP 9110H為攝像機、消費類產品、玩具和其它低電 壓或者電池供電的運動控制類應用提供了一個集成的電機驅動 器解決方案。
┄┄┄詳細介紹┄┄┄
描述
AT1124LP/9110H為攝像機、消費類產品、玩具和其它低電 壓或者電池供電的運動控制類應用提供了一個集成的電機驅動 器解決方案。AT1124LP/9110H能夠驅動一個直流電機或其他諸如螺線管的器件。輸出驅動模塊由NMOS功率管構成的H橋組 成，以驅動電機繞組。AT1124LP/9110H 能夠提供高達12V 1A 的驅動輸出。
AT1124LP/9110H 具有一個PWM (IN/IN) 輸入接口。 內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫 保護，并提供一個錯誤輸出管腳。 AT1124LP/9110H是SOP8封裝，且是無鉛產品，符合環保標準
特點
●單通道H橋電機驅動器
●低RDS(ON)電阻，1.0Ω(HS+LS)
●1A驅動輸出
●寬電壓供電，2.7-12V
●PWM控制接口
●過溫關斷電路
●短路保護
●欠壓鎖定保護
應用
? 鋰電池供電玩具
? 攝像機、相機調焦驅動
? 消費類產品
? 辦公自動化設備
? 游戲機
? 機器人
典型應用圖：

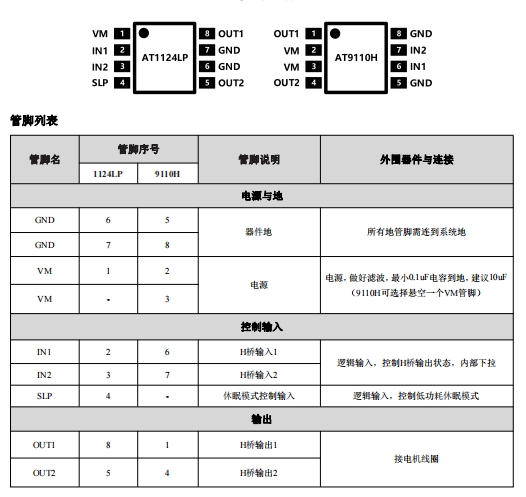

引腳信息：
