馬達驅動
產品名稱：AT4931（三相無刷直流電機預驅動芯片）
型號： AT4931
產片介紹：AT4931 是一款三相無刷直流電機預驅動芯片，能夠在較 寬的電壓范圍內驅動 N 溝道功率 MOSFET，且電機電源最高 可支持到 30V。換相邏輯由三個相位差為 120°的霍爾元件確 定。
產片介紹：AT4931 是一款三相無刷直流電機預驅動芯片，能夠在較 寬的電壓范圍內驅動 N 溝道功率 MOSFET，且電機電源最高 可支持到 30V。換相邏輯由三個相位差為 120°的霍爾元件確 定。
┄┄┄詳細介紹┄┄┄
描述
AT4931 是一款三相無刷直流電機預驅動芯片，能夠在較 寬的電壓范圍內驅動 N 溝道功率 MOSFET，且電機電源最高 可支持到 30V。換相邏輯由三個相位差為 120°的霍爾元件確定。
AT4931 其它特性包括：具有固定關斷時間的脈寬調制 (PWM)電流控制；延遲時間可調的堵轉保護；熱關斷保護； 過壓監控和同步整流。內置的同步整流電路在電流衰減時開啟對應的MOSFET，低導通阻抗的 MOSFET 將體二極管短接， 從而降低功耗。在電機線圈續流過程中，當電源電壓上升到高于過壓保護閾值時，同步整流功能被禁用。
AT4931 提供使能、方向和剎車控制輸入管腳，通過在使能信號上做 PWM 斬波實現電流控制?；魻栟D(zhuǎn)換時，邏輯輸出信號 FG1 和 FG2 隨之切換狀態，能夠?qū)⒕_的速度輸出數據提
供給微控制器或速度控制電路。工作溫度范圍為-20℃到 105℃。AT4931 提供 QFN28（5mm×5mm）貼片封裝，并帶有裸露散熱焊盤，能有效改善散熱性能。該封裝為無鉛封裝，引線框采用 100%霧錫電鍍， 符合 RoHS 標準。
特點
●驅動6個N溝道MOSFET
●同步整流實現低功耗
●PWM限流
●霍爾元件輸入
●FG輸出
●待機模式
●死區時間保護
●欠壓鎖定和熱關斷
●過壓保護
●堵轉檢測保護
應用
? 電機一體化產品
? 泵
? 電動工具
? 大型家電
? 監控云臺[page]
典型應用：

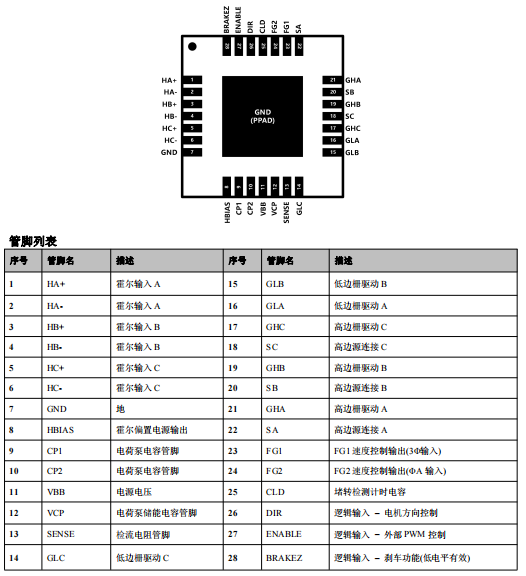

引腳信息：
