D類功放雙通道

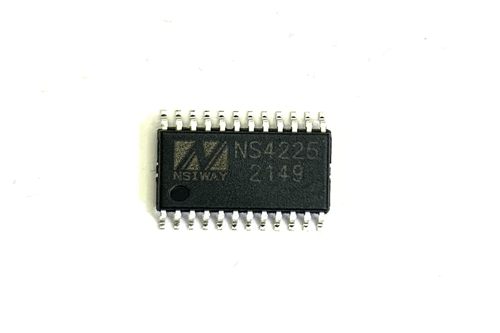

產品名稱：NS4225 20W×2 雙聲道 D 類音頻功率放大器附加 PBTL/BTL 功能
型號： NS4225
產片介紹：NS4225 是一款無需濾波器，每聲道可輸出25W 的 D 類立體聲音頻功率放大器。NS4225 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB面積和系統成本。
產片介紹：NS4225 是一款無需濾波器，每聲道可輸出25W 的 D 類立體聲音頻功率放大器。NS4225 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB面積和系統成本。
┄┄┄詳細介紹┄┄┄
1 特性
● 推薦工作電壓：6V～16V
● 輸出功率：
10W×2(8? 負載/ VCC=12V/ THD+N=10%/ BTL 模式)
17W×2(4? 負載/ VCC=12V/ THD+N=10%/ BTL 模式)
18W×2(8? 負載/ VCC=16V/ THD+N=10%/ BTL 模式)
20W(4? 負載/ VCC=12V/ THD+N=10%/ PBTL 模式)
36W(4? 負載/ VCC=16V/ THD+N=10%/ PBTL 模式)
● PBTL 輸出功能
● 差分輸入方式
● 優異的“上電，掉電”噪聲抑制
● 過流保護、過熱保護、欠壓保護
● TSSOP-24 封裝
2 應用范圍
● 藍牙音響
● 移動音箱擴音器
3 說明
NS4225 是一款無需濾波器，每聲道可輸出 25W 的 D 類立體聲音頻功率放大器。NS4225 采用先進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少對其他部件的影響。其輸出無需濾波器的 PWM 調制結構減少了外部元件、PCB 面積和系統成本。NS4225 工作在 PBTL 模式時，即為一單聲道音頻功放。此時，輸出驅動能力更強，功放效率更高。
NS4225 內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。
NS4225 提供 TSSOP-24 封裝，額定的工作溫度范圍為-40℃至 85℃。

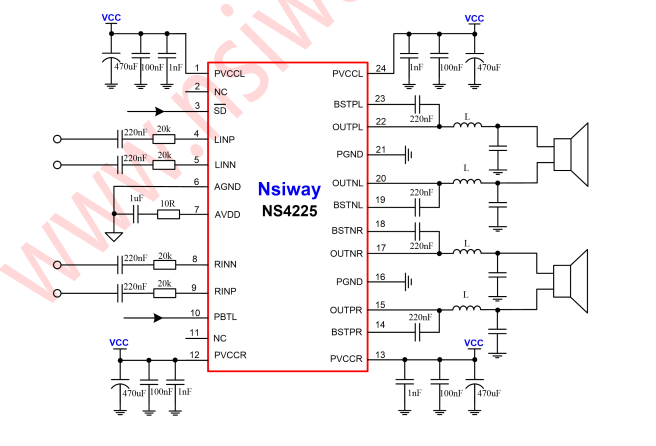

4 典型應用電路
4 典型應用電路
