產品名稱：NS4216 10W*2 D類雙聲道音頻功放
型號： NS4216
產片介紹：NS4216 是一款差分輸入，超低 EMI，無需濾波器，20W（10W×2）雙聲道 D 類音頻功率放大器。芯片有兩個控制端分別控制芯片的左右聲道，可通過高低電平控制芯片的工作模式：LCTRL RCTRL腳電壓為高電平時，芯片的 L R 通道進入工作模式，低電平時芯片關斷，應用靈活方便。
產片介紹：NS4216 是一款差分輸入，超低 EMI，無需濾波器，20W（10W×2）雙聲道 D 類音頻功率放大器。芯片有兩個控制端分別控制芯片的左右聲道，可通過高低電平控制芯片的工作模式：LCTRL RCTRL腳電壓為高電平時，芯片的 L R 通道進入工作模式，低電平時芯片關斷，應用靈活方便。
┄┄┄詳細介紹┄┄┄
1 說明
NS4216 是一款差分輸入，超低 EMI，無需濾波 器，20W（10W×2）雙聲道 D 類音頻功率放大器。芯片有兩個控制端分別控制芯片的左右聲道，可通過高低電平控制芯片的工作模式：LCTRL/RCTRL 腳電壓為高電平時，芯片的 L/R 通道進入工作模式，低電平時芯片關斷，應用靈活方便。NS4216 采用先 進的技術，在全帶寬范圍內極大地降低了 EMI 干擾，最大限度地減少了對其他外部元件的影響。其 輸出無需濾波器的 PWM 調制結構減少了外部元 件、PCB 面積和系統成本。NS4216 在 9V 的工作電 壓時，能夠向 4?負載提供高達 20W（10W×2）的 輸出功率，90%以上的效率更加適合便攜式音頻系 統。
NS4216 內置過流保護、過熱保護及欠壓保護功 能，有效保護芯片在異常工作狀況下不被損壞。
NS4216 提供 eTSSOP-24 封裝，額定的工作溫 度范圍為-40℃至 85℃。
2 特性
● 工作電壓范圍：5V-9V
● 輸出功率：
7W×2（7.4V/4Ω，THD=10%）
10W×2（9V/4Ω，THD=10%）
● 最高可達 92%效率（9V/8Ω）
● 電平設置工作模式
● 無需輸出濾波器
● 差分輸入
● 優異的“上電，掉電”噪聲抑制
● 過流保護、過熱保護、欠壓保護
● eTSSOP-24 封裝
3 應用范圍
● 藍牙音響
● 移動音箱擴音器
● 其他消費類音頻設備

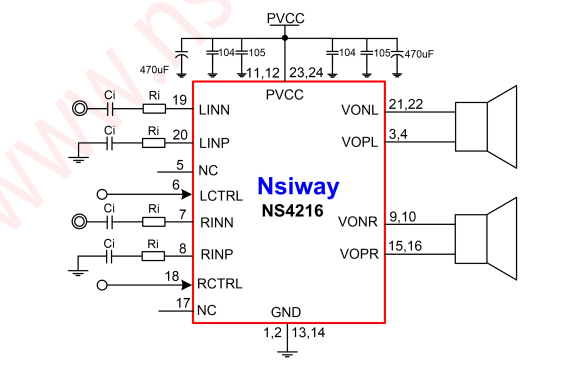

4 典型應用電路
