AB/D類雙通道
產品名稱：HTA8918 內置升壓2×16W免電感立體聲AB/D類音頻功放
型號： HTA8918
產片介紹：HTA8918是一款內置升壓的立體聲AB D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出。其也可工作在AB類模式，此時無升壓。
產片介紹：HTA8918是一款內置升壓的立體聲AB D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出。其也可工作在AB類模式，此時無升壓。
┄┄┄詳細介紹┄┄┄
■ 概述
HTA8918是一款內置升壓的立體聲AB/D類音頻功率放大器，其支持單節鋰電、雙節鋰電串聯、5V等多種輸入，升壓后的電壓提供給功放供電，功放支持雙通道立體聲BTL輸出。其也可工作在AB類模式，此時無升壓。
HTA8918內置的升壓電路，可通過VSET腳設置最大升壓值，以滿足不同的輸出功率需求。其還可通過外置電阻調節開關峰值電流限值。
HTA8918內置的升壓電路，具有三種模式：自適應音頻跟蹤模式、自適應多段升壓模式及強制升壓模式。在強制升壓模式，升壓電路直接升壓至預設的電壓（VSET腳設置）并提供給音頻功放；在自適應多段升壓模式，升壓電路可為音頻功率放大器提供適合輸出功率的不同電源電壓，從而提供效率；在自適應音頻跟蹤模式，升壓電路可為音頻功率放大器提供實時跟隨音源信號的電源供電，從而在整個功率段內使整個系統保持在高效率。自適應多段升壓模式和自適應音頻跟蹤模式，相比直接強制升壓供電方式，電池續航時間通?？商嵘?0%以上。
此外，HTA8918內部集成免濾波器調制技術， 能夠直接驅動揚聲器，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護、輸入電源欠壓異常保護、升壓電壓過壓保護等功能。
HTA8918具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞
■ 特點
?輸出功率(fIN=1kHz, RL=4Ω, BTL)
VBAT = 4V, 2×10.6W (VOUT=10V, THD+N = 10%)
VBAT = 8V, 2×16W (VOUT=11.5V, THD+N= 10%)
?內置升壓電路模式可選擇：自適應實時音頻跟蹤
升壓（可提升播放時間50%以上）、自適應多段
升壓、強制升壓；
?最大升壓值可選擇，升壓限流值可設置
?ACF防破音功能
?D類或AB類可選
?模擬差分/單端輸入
?保護功能：過流/過熱/欠壓異常/過壓保護功能
?無鉛無鹵封裝，ETSSOP20
■ 應用
?藍牙/ Wi-Fi音箱 ?智能音箱
?便攜式音箱 ?智能家居
?聲霸 ?TV/監視器

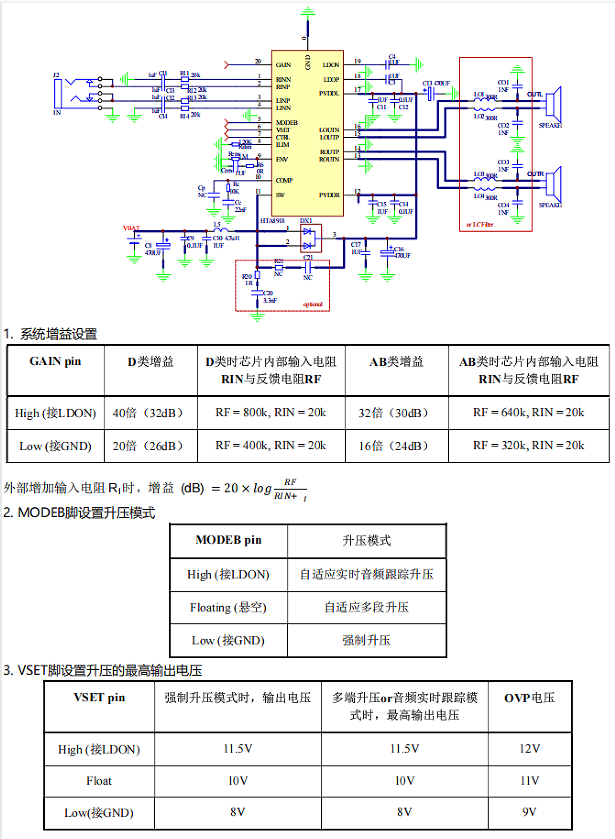

■典型應用圖
