產品名稱：HTA8672 內置升壓帶防破音功能的2x9W D類及AB類音頻功率放大器
型號： HTA8672
產片介紹：HTA8672是一款內置升壓的雙聲道D類音頻功率放大器，由鋰電池供電時， THD+N=10%、1kHz信號條件下，能連續輸出2x9W功率（4Ω負載）；另外，其還支持AB類模式。
產片介紹：HTA8672是一款內置升壓的雙聲道D類音頻功率放大器，由鋰電池供電時， THD+N=10%、1kHz信號條件下，能連續輸出2x9W功率（4Ω負載）；另外，其還支持AB類模式。
┄┄┄詳細介紹┄┄┄
■ 概述
HTA8672是一款內置升壓的雙聲道D類音頻功率放大器，由鋰電池供電時，THD+N=10%、1kHz信號條件下，能連續輸出2x9W功率(4Ω負載):另外，其還支持AB類模式。
HTA8672內置的升壓，提供8.5V和7.5V兩檔最大輸出電壓。
HTA8672的最大特點是防削頂失真(ACF)輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音)，也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HTA8672還提供ACF-Off模式。
HTA8672具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HTA8672內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HTA8672集成了輸出端過流保護、片內過溫保護等功能。
HTA8672內置的升壓，提供8.5V和7.5V兩檔最大輸出電壓。
HTA8672的最大特點是防削頂失真(ACF)輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真(破音)，也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HTA8672還提供ACF-Off模式。
HTA8672具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HTA8672內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HTA8672集成了輸出端過流保護、片內過溫保護等功能。
■ 特點
?防削頂失真功能(防破音, Anti-Clipping Function, ACF)
?免濾波器數字調制，直接驅動揚聲器
?輸出功率
2x9W (VBAT=4V, RL=4?, THD+N=10%, fIN = 1kHz)
?VBAT供電范圍：2.7V至5.5V
?高效升壓功能
-可調節最大限流值，有效防止電池拉死
?AB/D類可切換
?保護功能:過流/過熱/欠壓異常保護功能
?無鉛封裝，ETSSOP20
■ 應用
?藍牙/ Wi-Fi音箱 ?便攜式音箱
?智能音箱 ?智能家居

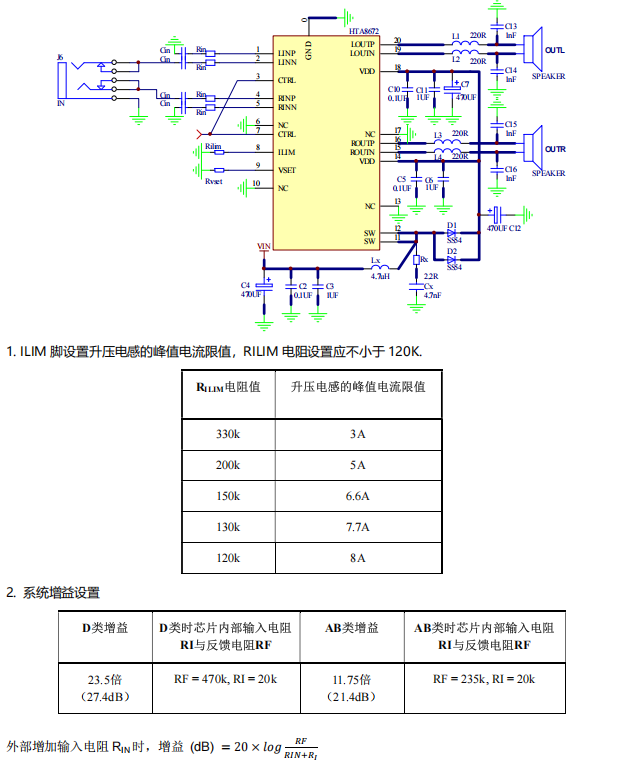

■ 典型應用圖
